Ремонт редуктора машини для обвалювання цукерок — практичний кейс
Коротко: причиною несправності редуктора Ч-125 стало некоректне кріплення барабана безпосередньо на валу, що призвело до зносу ущільнення, витікання мастила та перегріву вузла. У ході ремонту виконано відновлення валу, заміну підшипників і ущільнень, а також модернізовано конструкцію кріплення.
Ми виконуємо ремонт редукторів харчового обладнання, зокрема машин для обвалювання цукерок, дражирувальних барабанів та інших кондитерських машин.

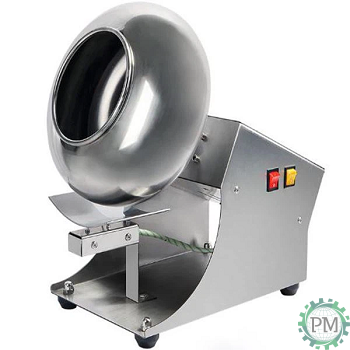

На фото наведений приклад такого обладнання серійного виробництва.
У цьому матеріалі наведено приклад ремонту черв’ячного редуктора Ч-125, що використовується у приводі обладнання.
Обладнання, що ремонтувалося
На підприємстві кондитерської промисловості в експлуатації знаходилась машина для обвалювання цукерок індивідуального виготовлення (дражирувальний барабан).
У подібних машинах часто застосовуються черв’ячні редуктори, які забезпечують великий крутний момент при низьких обертах та стабільну роботу барабана.
Як привід використовувався черв’ячний редуктор типу Ч-125 із чавунним корпусом.
Варто зазначити, що саме такий редуктор виявився вдалим рішенням для даного обладнання, оскільки:
- має значну масу та жорсткість
- забезпечує стабільність роботи барабана
- витримує навантаження при низьких обертах
На відміну від сучасних легких редукторів з алюмінієвими корпусами, які в подібних умовах можуть працювати менш стабільно.
Причина несправності
Основною причиною виходу з ладу стало конструктивне рішення, характерне для обладнання індивідуального виробництва.

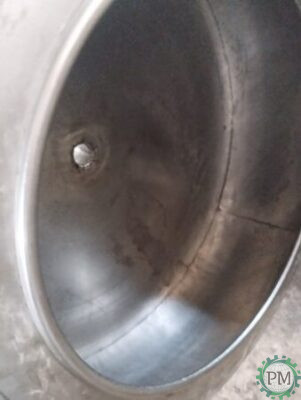

Ємність барабана була закріплена безпосередньо на валу редуктора, при цьому:
- кінець валу був значно перероблений (механічно спиляний)
- фіксація виконувалась великою гайкою
- відсутнє стандартне шпонкове з’єднання
Таке рішення призвело до:
- порушення геометрії валу
- прискореного зносу ущільнення
- витікання мастила
- недостатнього змащення вузлів
У результаті редуктор почав:
- перегріватися
- працювати з підвищеним навантаженням
- підклинювати під час роботи
Ознаки несправності редуктора
- підвищений шум
- перегрів корпусу
- витік мастила
- підклинювання приводу
Основні причини поломок редукторів у харчовому обладнанні
- порушення герметичності (знос ущільнень)
- витік мастила
- неправильне кріплення навантаження на вал
- забруднення вузлів (цукор, пил, борошно)
- перевантаження приводу
У нестандартному обладнанні ці фактори проявляються значно швидше через відсутність типових конструктивних рішень.
Діагностика

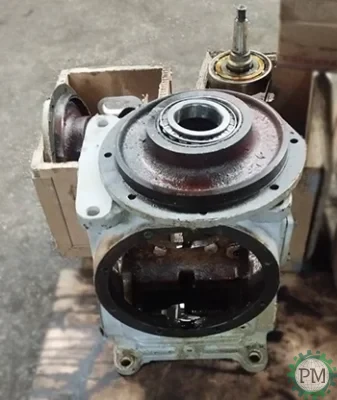

Після розбирання редуктора було встановлено:
- знос підшипників
- пошкодження ущільнення валу
- забруднення внутрішньої частини редуктора
- недостатній рівень мастила
При цьому черв’ячна пара (черв’як і колесо) залишилась у задовільному технічному стані, що дозволило уникнути її заміни.
Чи можна відремонтувати редуктор без заміни?
У більшості випадків ремонт можливий.
Навіть при значному зносі окремих вузлів (вал, підшипники, ущільнення) редуктор можна відновити без заміни, якщо основні елементи, такі як черв’ячна пара, залишаються у задовільному стані.
Коли доцільний ремонт редуктора
Ремонт редуктора доцільний у випадках:
- зносу підшипників
- пошкодження ущільнень
- зносу валу
- забруднення або старіння мастила
Заміна редуктора потрібна лише у випадку критичного зносу зубчастої або черв’ячної пари.
Практика ремонту
Наш досвід показує, що у більшості випадків редуктори нестандартного або застарілого обладнання можна успішно відновити без повної заміни, за умови правильної діагностики та усунення конструктивних недоліків.
Ремонт привода дражирувальної машини
Виконані роботи
Фахівцями підприємства виконано комплекс відновлювальних робіт:
- наплавлення зношеної частини валу
- механічна обробка та шліфування
- нарізання шпоночного паза для правильного кріплення барабана
- очищення внутрішніх вузлів редуктора
- заміна підшипників
- заміна ущільнення
- заливка нового мастила
Результат
Після виконання ремонту:
- відновлено правильну геометрію валу
- забезпечено надійне кріплення барабана
- усунено витік мастила
- знижено температуру роботи редуктора
- відновлено стабільну роботу обладнання
Ремонт дозволив уникнути заміни редуктора та продовжити експлуатацію машини.
Особливості ремонту
Даний випадок показує, що при ремонті нестандартного обладнання важливо не тільки відновити вузол, але й усунути конструктивні недоліки.
У цьому випадку ключовим рішенням стало:
- відновлення геометрії валу
- перехід до шпоночного з’єднання
- забезпечення правильного кріплення барабана
Це дозволило значно підвищити надійність роботи редуктора.
Висновок
Обладнання індивідуального виготовлення часто не має стандартних конструктивних рішень, що ускладнює його обслуговування та ремонт.
У таких випадках важливо не тільки відновити вузол, але й усунути конструктивні недоліки, які призводять до повторних поломок.
Звернення до потенційних замовників ремонту
Якщо на вашому підприємстві використовується нестандартне або застаріле обладнання — наші фахівці можуть виконати діагностику, ремонт та відновлення редукторів і приводів будь-якої складності.
За необхідності наші конструктори розробляють технічні рішення з модернізації вузлів та механізмів, що дозволяє усунути конструктивні недоліки та підвищити надійність роботи обладнання.
Зв’яжіться з нами для консультації
